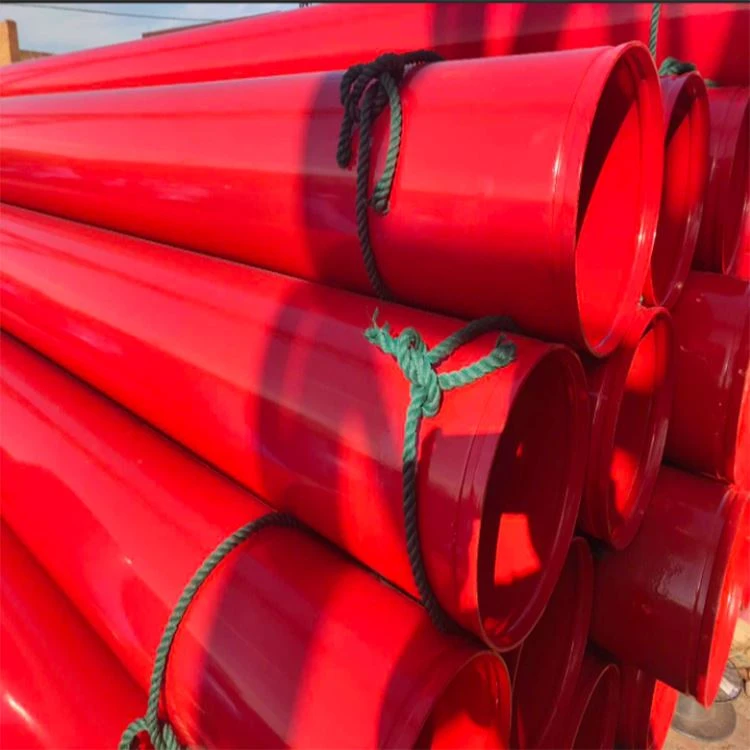

Tűzvédelmi acélcső

A tűzvízellátás és a tűzoltó rendszer csővezetékei elsősorban a következő szabványokat követik:

Kínai nemzeti szabvány (GB):

GB 50974-2014 "A tűzvízellátás és a tűzcsap rendszer műszaki kódja": Ez a háztartási tűzvíz-ellátó rendszerek alapvető kódja, amely kötelező előírást tesz a csőanyagok kiválasztására, a tervezési nyomásra, a telepítésre, a tesztelésre, az elfogadásról stb. A tűzvédelmi csővezetékek alapvető teljesítménykövetelményeit (például nyomást hordozó kapacitást, korrózióállóságot, interfész űrlapot stb.), És lehetővé teszi más nemzeti standard termékek használatát, amelyek megfelelnek annak követelményeinek.

Specifikus csőtermék -szabványok:

• Hálázott acélcsövek (hegesztett acélcsövek): GB/T 3091-2015 "Hegesztett acélcsövek az alacsony nyomású folyadék szállításhoz" (általában forró dip-horganyzott acélcsövek vannak kiválasztva). A legszélesebb körben használt szabvány.

• Hálázott acélcső (zökkenőmentes acélcső): GB/T 8163-2018 "Varrat nélküli acélcsövek a folyadékok szállításához" (általában forró dip-horgaizálással kezelik).

• Ductile vascsövek: GB/T 13295-2019 "Üzembe helyezett vascsövek, szerelvények és tartozékok víz- és gázvezetékekhez". Gyakran használják az eltemetett csővezetékekben.

• Rozsdamentes acélcsövek: GB/T 19228.2-2011 "Rozsdamentes acél kompressziós szerelvények-2. rész: Vékonyfalú rozsdamentes acélcsövek a csatlakozáshoz", GB/T 12771-2019 "Rozsdamentes acél hegesztett csövek folyadék szállításához", stb.

• Rézcsövek: GB/T 18033-2017 "Varrat nélküli rézvíz-csövek és rézgázcsövek".

• Klórozott polivinil-klorid (PVC-C): GB/T 18993.2-2003 "Klórozott polivinil-klorid (PVC-C) csővezetékrendszerek hideg és forró vízhez-2. rész: csövek" (csak nedves rendszerekhez és meghatározott körülmények között).

Nemzetközi/külföldi közös szabványok:

ISO:A Nemzetközi Szabványügyi Szervezet releváns szabványai.

ASTM (USA):mint például az ASTM A53 (horganyzott acélcsövek), az ASTM A106 (zökkenőmentes acélcsövek), az ASTM A795 (hegesztett fekete acélcsövek és horganyzott acélcsövek a tűzvédelemhez) stb.) Bizonyos projektekben (például külföldi finanszírozott vagy külföldi rokon projektek), amelyre szükség lehet.

Din (Németország):Egy német ipari szabvány, amelyre néha hivatkoznak.

En (Európai Unió):Például az EN 10312 vonatkozik a rozsdamentes acélcsövekre.

BS (Egyesült Királyság):Mint például a BS 1387 acélcső.

A fenti szabványok és biztonsági követelmények alapján a tűzvédelmi csöveknek a következő kulcsjellemzőkkel kell rendelkezniük:

1. A nagy nyomást hordozó kapacitY: (Ez a legalapvetőbb és legfontosabb követelmény.)

• Képesnek kell lennie a rendszer maximális nyomásának a normál működés közben (működőnyomás), a tűzszivattyú elindulásakor (víz kalapács nyomás) és a rendszer nyomásvizsgálata során (általában a munka nyomás 1,5 -szerese és 1,4 mPa -nál nagyobb vagy egyenlő).

• A csőanyagok kiválasztását és a falvastagságot szigorúan ki kell számolni annak biztosítása érdekében, hogy az ne repedjen meg vagy nem alakul ki súlyosan a legkedvezőbb munkakörülmények között.

2. Kiegészítő korrózióállóság

Belső korrózió:

Korrózió, amelyet hosszú távú statikus tárolás vagy tűzoltó vízhasználat okozhat. Gondoskodni kell arról, hogy a cső belső fala ne képezzen skálát vagy rozsdát, hogy elkerülje az áramlási terület csökkenését és a nyomást hordozó képesség csökkenését.

Külső korrózió:

• Kihúzott vagy beltéri telepítés: alkalmazkodnia kell a levegő páratartalmához, az esetleges kémiai környezethez stb.

• Temetett földalatti: Képesnek kell lennie a talaj korróziójának és a kóbor áramkorróziónak. Általában szükséges, hogy a külső fal megbízható korróziógátló bevonattal rendelkezik (például epoxi-szén kátrány-aszfalt, PE bevonat stb.), És amikor a galvanizált csöveket a föld alatt temetik el, óvatosan kell eljárni, vagy további korrózióellenes intézkedéseket kell hozzáadni.

• A nedves/sós spray-környezetek, például a tengeri kikötők és a part menti területek, magasabb követelményekkel rendelkeznek a rozsdamentes acél csövekre vagy a korróziógátló horganyzott csövekre.

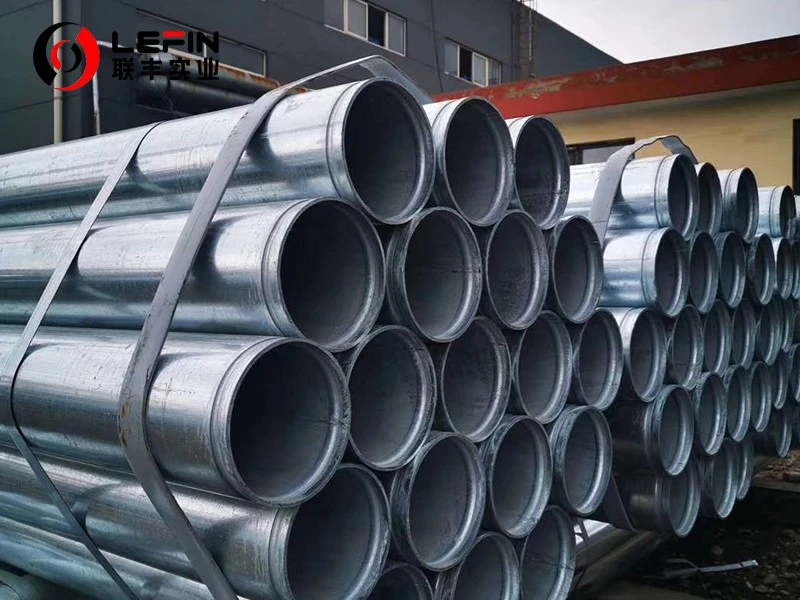

A szokásos gyakorlat: A beltéri kitett telepítés vagy a mennyezet telepítése esetén forró, horganyzott acélcsöveket (belső vagy külső horgaizálással) használnak, míg a föld alatti telepítéshez fokozott korróziógátló kezeléssel (vagy hegesztett acélcsövekkel) főként alkalmazzák. A rozsdamentes acél és a rézcsövek maguk kiváló korrózióállósággal rendelkeznek, ám ezek viszonylag drágák.

Megbízható tömítési teljesítmény és interfész erőssége:

A csövek (menetes, hornyolt, karima, hegesztett, krimpelt stb.) Csatlakozási módszereinek biztosítaniuk kell, hogy ne szivárogjanak el, vagy ne szivárogjanak el nagy nyomás és a víz kalapács ütése alatt. Az interfész szilárdságának közel kell lennie, vagy azzal egyenértékűnek kell lennie, vagy azzal egyenértékűnek kell lennie a cső erősségével.

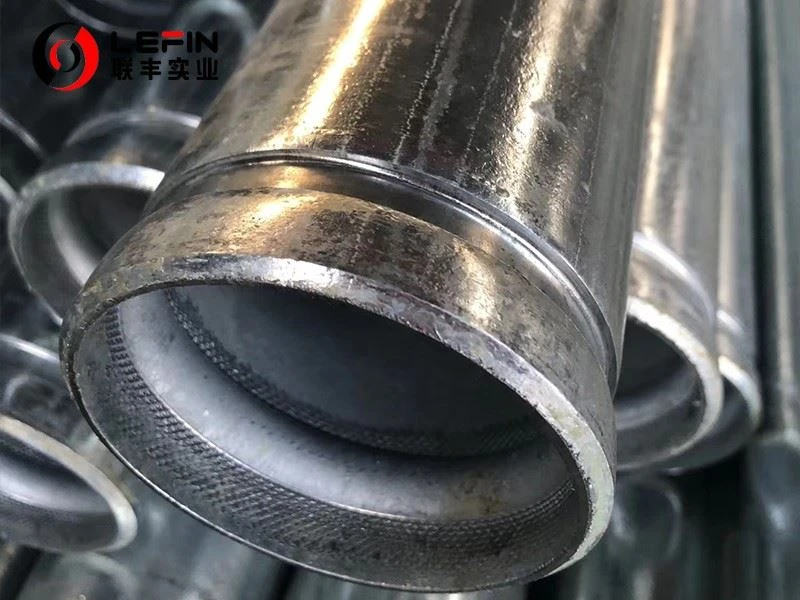

A barázdált csatlakozást (bilincs típust) széles körben használják annak kényelme, megbízhatósága és annak képessége miatt, hogy lehetővé tegye bizonyos fokú elhajlást (de a tűzoltó tanúsítvánnyal rendelkező termékeket ki kell választani). A karimacsatlakozásokat általában a nagy átmérőjű csövekben, a szivattyú szobákban és a víztartály-aljzatokban is használják, stb.

Kisebb áramlási ellenállás (sima belső fal):

• A belső falnak a lehető leg sima és laposnak kell lennie (a horganyzott acélcsövek belső fala a forró dip-galvanizálás után simább, mint a fekete vascsöveknél, az elárasztott vascsövek belső cementrétege szintén simább, és a tűzoltó-csövek és a réz-víznyomás simaak, és biztosítsák a tűzoltó-igényeket.

• Kerülje az ellenállás jelentős növekedését a belső falon a rozsda és a méretezés után.

Jó erő és merevség:

• Fenntartja az alak stabilitását nyomás alatt, és megakadályozza a túlzott deformációt.

• Fenntarthatja a szerkezeti integritást olyan külső erők, például telepítés, földrengések és talaj települése alatt. A hornyolt kapcsolatoknak bizonyos előnyei vannak ebben a szempontból (lehetővé téve a kis szögű eltérést).

Tűzállósági teljesítmény:

Noha a cső belsejében az áramlás víz vagy hab keveréke, mint egy tartó alkatrész vagy kitett tárgy tűzkörnyezetben, maga a cső anyagának elegendő tűzállósággal kell rendelkeznie. A fémcsövek természetesen megfelelnek ennek a követelménynek.

Korlátozott műanyag csövek: A műanyag csövek, például a PVC-C csak a nedves rendszerek vízelosztó hálózatában használhatók, és szigorú korlátozások vannak a környezeti hőmérsékleten, a helyszínen (például a mennyezet belsejében), a telepítési módszert stb. szelep, amely bármikor nagynyomású és vízmentes állapotban lehet.

Hosszú élettartam:

A tűzvédelmi rendszereket általában úgy tervezték, hogy hosszú élettartamú (több évtizedes). Alapvető alkotóelemként a csővezetékek anyagának és korrózióellenes méréseinek biztosítaniuk kell a hosszú távú megbízhatóságot, és csökkenteniük kell a karbantartás és a csere gyakoriságát.

Könnyen feldolgozható és telepíthető:

Az anyagoknak könnyen vághatók, meghajolhatók (például kis átmérőjű csövek), csatlakozniuk és megfelelnek a komplex épületszerkezetek telepítési követelményeinek. Ez a hornyolt kapcsolatok népszerűségének egyik oka.

Biztonságos és nem mérgező (vízellátáshoz):

A csőanyagoknak és a belső bevonatoknak a vízforrások szállítására mind a háztartási, mind a tűzvédelmi célokra biztonságosnak és nem mérgezőnek kell lenniük, és meg kell felelniük az ivóvíz-előírásoknak (egyes műanyag csöveknek vannak ilyen követelmények).

A tűzvédelmi csövek magja rejlik: Rendkívül kritikus pillanatokban (amikor a tűz kitör), megbízhatóan kellően nyomást és a tűzoltó közepes (víz- vagy habkeverék) áramlását kell átadni a tűzponthoz. Ez úgy határozza meg, hogy szigorúan be kell tartania a nemzeti előírásoknak (különösen a GB 50974) és a releváns csőtermék -előírásoknak, és rendelkeznie kell olyan tulajdonságokkal, mint a nagy szilárdság, a nagynyomású ellenállás, a korrózióállóság (mind belül, mind kívül), alacsony ellenállás, megbízható felületek, tűzállóság (vagy a tűzálló anyagok korlátozott felhasználása) és a hosszú szolgálati élet.

A csőanyagok kiválasztását (például horganyzott acélcsövek, gömbölyű vascsövek, rozsdamentes acélcsövek stb.) Átfogóan figyelembe kell venniük a rendszer tervezési nyomását, használati környezetét (beltéri/eltemetett/kemény környezet), költségeket, telepítési kényelmet és a specifikációk konkrét követelményeit. Átfogó teljesítményük és gazdaságuk miatt a galvanizált acélcsövek (különösen a forró horganyzott horganyzottak) továbbra is a legszélesebb körben használt csőfajta.
